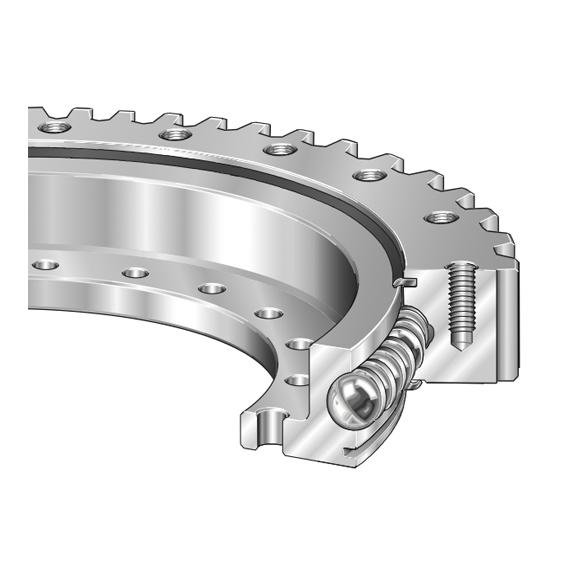

Фланец  Жуынатын мойынтірек  Төрт ұпаймен бірдей құрылым бар, бірақ жіңішке подшипниктері бар, бірақ салмағы жеңіл; Фланецке жасалған ұйқыдағы сыртқы немесе ішкі сақинасы фланец сияқты «L » жиегі бар, сондықтан біз оны фланецті мойынтірек деп атадық. Фланецті жеңіл түсіретін сақина Мойынтіректердің салмағы бар кейбір қосымшалар үшін де қолданылады, фланец түріндегі ұйықтау сақинасы үшін салмақ қалыптыдан әлдеқайда төмен. Фланецті ұйқы сақинасының материалдары, негізінен 50 миллион, 42CRMO және C45.

Құрылым

1, жарық сериясы, сыртқы редуктор тістері бар / ішкі редукторлармен / редукторсыз тістері жоқ

2, L-секциялық сақиналар түріндегі L-бөлім сақинасы / ішкі және сыртқы сақиналар түріндегі L-секциялық сақинасы түріндегі 2, ішкі сақина.

3, Chrome болаттан жасалған шарлар пластиктен жасалған аралық.

Суретке түсіру үшін (PDF), модель бойынша клик беріңізші.

Улгі                   Pdf.format	В            кг	Құрылымдық өлшем (мм)						Беріліс деректері				Беріліс күші (к.)		Тазарту (мм)
		n1	Д3	D1	C	Ху	d	m	z	b	Км км	Рұқсат	Еңбек	Осалды	Радиалды
WD-231.20.0414.pdf	29.0	4	412.5	415.5	375	10.5	495	5	99	45.5	-0.5	11.75	23.50	≤0.5	≤0.5
WD-231.20.0544.pdf	39.2	4	542.5	545.5	505	10.5	630	6	105	45.5	-0.5	14.2	28.40	≤0.5	≤0.5
WD-231.20.0644.pdf	47.2	4	642.5	645.5	605	10.5	732	6	122	45.5	-0.6	14.2	28.40	≤0.5	≤0.5
WD-231.20.0744.pdf	53.1	4	742.5	745.5	705	10.5	828	6	138	45.5	-0.6	14.2	28.40	≤0.5	≤0.5
WD-231.20.0844.pdf	64.7	4	842.5	845.5	805	10.5	936	8	117	45.5	-0.8	18.93	37.86	≤0.5	≤0.5
WD-231.20.0944.pdf	69.1	4	942.5	945.5	905	10.5	1032	8	129	45.5	-0.8	18.93	37.86	≤0.5	≤0.5
WD-231.20.1094.pdf	82.5	4	1093	1095.5	1055	10.5	1184	8	148	45.5	-0.8	18.93	37.86	≤0.5	≤0.5

Улгі                       Pdf.format	В            кг	Құрылымдық өлшем (мм)						Беріліс деректері				Беріліс күші (к.)		Тазарту (мм)
		n1	Д3	D1	C	Ху	d	m	z	b	Км км	Рұқсат	Еңбек	Осалды	Радиалды
Wd-232.20.0414.pdf	29.0	4	412.5	415.5	375	10.5	495	5	99	45.5	-0.5	11.75	23.50	≤0.5	≤0.5
WD-232.20.0544.pdf	39.2	4	542.5	545.5	505	10.5	630	6	105	45.5	-0.5	14.2	28.40	≤0.5	≤0.5
WD-232.20.0644.pdf	47.2	4	642.5	645.5	605	10.5	732	6	122	45.5	-0.6	14.2	28.40	≤0.5	≤0.5
WD-232.20.0744.pdf	53.1	4	742.5	745.5	705	10.5	828	6	138	45.5	-0.6	14.2	28.40	≤0.5	≤0.5
WD-232.20.0844.pdf	64.7	4	842.5	845.5	805	10.5	936	8	117	45.5	-0.8	18.93	37.86	≤0.5	≤0.5
WD-232.20.0944.pdf	69.1	4	942.5	945.5	905	10.5	1032	8	129	45.5	-0.8	18.93	37.86	≤0.5	≤0.5
WD-232.20.1094.pdf	82.5	4	1093	1095.5	1055	10.5	1184	8	148	45.5	-0.8	18.93	37.86	≤0.5	≤0.5

Улгі            Pdf.format	Салмақ кг	Өлшемдер (мм)			Монтаждау өлшемі (мм)							Құрылымдық өлшем (мм)							Тазарту (мм)
		D	жо	H	D1	Д2	на	Φ	ни	Φ / м	t	n1	Д3	D1	A	C	Ху	И (табу	Осалды	Радиалды
WD-230.20.0414.pdf	23.0	518	304	56	490	332	16	18	24	18		4	412.5	415.5	453	375	10.5	10.5	≤0.5	≤0.5
WD-230.20.0544.pdf	30.4	648	434	56	620	462	20	18	28	18		4	542.5	545.5	583	505	10.5	10.5	≤0.5	≤0.5
WD-230.20.0644.pdf	35.8	748	534	56	720	562	24	18	32	18		4	642.5	645.5	683	605	10.5	10.5	≤0.5	≤0.5
WD-230.20.0744.pdf	42.2	848	634	56	820	662	24	18	32	18		4	742.5	745.5	783	705	10.5	10.5	≤0.5	≤0.5
WD-230.20.0844.pdf	47.1	948	734	56	920	762	28	18	36	18		4	842.5	845.5	883	805	10.5	10.5	≤0.5	≤0.5
WD-230.20.0944.pdf	52.3	1048	834	56	1020	862	32	18	40	18		4	942.5	945.5	983	905	10.5	10.5	≤0.5	≤0.5
WD-230.20.1094.pdf	61.1	1198	984	56	1170	1012	32	18	40	18		4	1092.5	1095.5	1133	1055	10.5	10.5	≤0.5	≤0.5

Біздің фланецтің жарықтандыру подшипниктерінің мофы - 1 дана.
