Төрт нүкте Байланыс допты жіңішке сақиналары 010.25.400 крандар қазу машиналары үшін

Төрт нүкте Байланыс допты жіңішке сақиналары 010.25.400

Қол жетімділік күйі:

Саны:



Біліп алыңыз Себетке қосу

Үлгі:
010
Бренд:
XZWD
Код:
828480000

Өнім Сипаттамасы

Жуынатын сақиналар әдетте төмен революция үшін қолданылады, жоғары тартылған жүктемелерді және / немесе радиалды жүктемелермен біріктірілген. Оларды тістері жоқ, ішкі немесе сыртқы тістері бар, доптары бар және / немесе роликтері бар. Қолданбаға байланысты, ұйықтау сақиналары бес түрге бөлінеді:

1. Бір қатарлы допты жіңішке сақина

* Төрт нүкте Байланыс бар, шарлар 1: 1

* Екі орындық сақиналар (біреуі және сыртқы сақинада)

* Шағын құрылым

* Салмақтағы жарық

* Осьтік жүктеме, радиалды жүктеме және бір уақытта сәу

Төрт нүкте Байланыс допты жіңішке мойынтіректері жоғары статикалық жүктеме сыйымдылығы бар.Ұйықтайтын сақина мойынтіректері крандарда, қазу машиналарында, құрылыс машиналарында, құрылыс машиналарында, порт жүктерін өңдеу машиналарында, жоғары дәлдікті радарлар мен зымырандарды шығарушылардан және т.б.

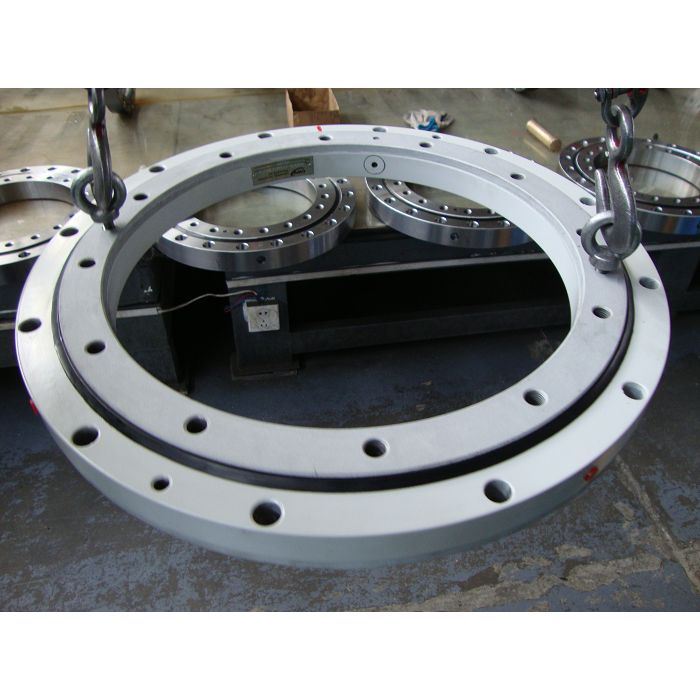

p20 16112814191 81184025_wps 图片

Суретке түсіру үшін (PDF), модель бойынша клик беріңізші.

Ешқандай	Улгі	Өлшемдер (мм)			Өлшемдерді орнату				Құрылымдық өлшемдер					Салмақ кг
		D мм	d мм	H мм	D1 мм	Д2 мм	n	мм	n1 мм	Д3 мм	D1 мм	Жарты мм	h мм
1	HSB.25.625	725	525	80	685	565	18	18	3	626	624	68	12	100

2	HSB.25.720	820	620	80	780	660	18	18	3	721	719	68	12	120

3	HSB.30.820	940	705	95	893	749	24	20	4	821	818	83	12	210

4	HSB.30.880	1000	760	95	956	800	24	20	4	881	878	83	12	230

5	HSB30.1020	1170	875	95	1120	930	24	22	4	1021	1018	80	15	300

6	HSB.30.1220	1365	1075	120	1310	1130	36	24	6	1221	1218	105	15	450

7	HSB.35.1250	1400	1090	120	1350	1150	36	26	6	1251	1248	105	15	520

8	HSB.35.1435	1595	1278	120	1535	1335	36	26	6	1436	1433	105	15	610

9	HSB.35.1540	1720	1360	140	1660	1420	42	26	6	1541	1538	122	18	732

10	HSB.35.1700	1875	1525	140	1815	1585	42	29	6	1701	1698	122	18	844

11	HSB.40.1880	2100	1665	160	2030	1740	48	32	6	1881	1878	140	20	1400

12	HSB.40.2115	2325	1900	160	2245	1980	48	32	6	2116	2113	140	20	1600

13	HSB.40.2370	2600	2146	180	2520	2220	48	32	6	2371	2368	158	22	2100

14	HSB.40.2600	2835	2365	180	2750	2450	54	36	6	2601	2598	158	22	2400

15	HSB.50.2820	3085	2555	200	3000	2640	54	36	6	2822	2818	178	22	3400

16	HSB.50.3120	3400	2840	200	3310	2930	54	36	6	3122	3118	178	22	4000

17	HSB.50.3580	3920	3240	240	3820	3340	60	40	6	3582	3578	218	22	6700

18	HSB.50.4030	4370	3690	240	4270	3790	66	40	6	4032	4028	218	22	7700

19	HSB.50.4540	4860	4210	240	4760	4310	72	40	6	4542	4538	218	22	8760
