| Саны: | |
|---|---|
RKS.060.20.0414
XZWD
8482800000

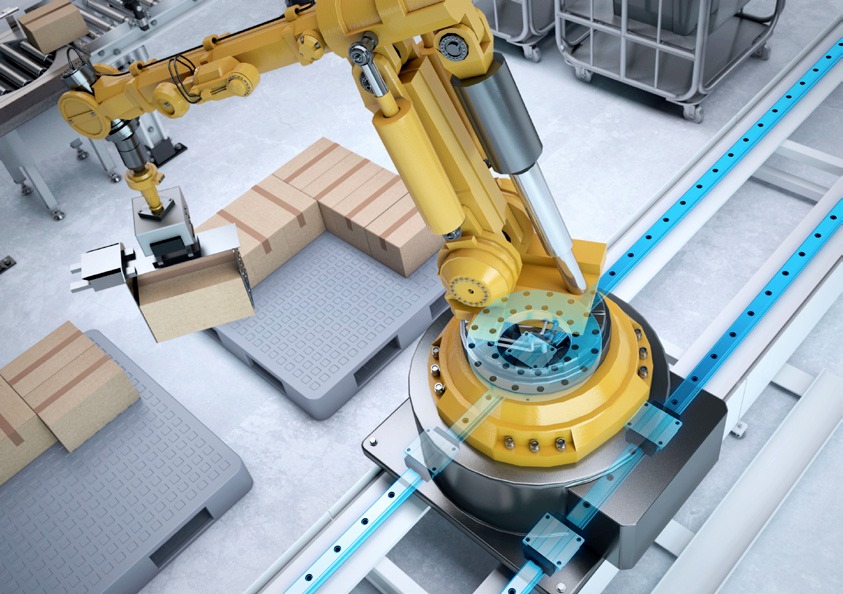

Роботты манипулятор үшін жасалған жіңішке сақина подшипниктері
Паллетикалық робот негізінен өнімді паллетизациялау үшін қолданылады, ол төрт түрін жүзеге асырады, ол төрт түрін жүзеге асыра алады: белдің айналуы, бумен, жоғары және төмен, артқы және төмен, қолды артқа және артқа бұру және манипулятордың айналуы.
Жарық түрі Жуынатын мойынтіректер
• болат: жоғары сапалы болат, 50mn, 42CR, C45 жақсарды
• майлау: жарық түрі Жуынатын мойынтіректер литий сабынымен алдын-ала майланады, EP қоспалары және ІШКЕСІ 2
• Болатын сынып: 10.9 ұсынылады
• Ескіз майды майлаңыз: төрт бірдей емізік (M8x1.00) (G)
• жоғары сапалы нәсілдерді қатайту
Жеңіл типтегі сызық, арнайы тесіктері бар немесе бекіткіштерге арналған тесіктері жоқ подшипниктер: бізге хабарласыңыз
Суретке түсіру үшін (PDF), модель бойынша клик беріңізші.
| Улгі Pdf.format | Салмақ кг | Өлшемдер (мм) | Монтаждау өлшемі (мм) | Құрылымдық өлшем (мм) | Тазарту (мм) | |||||||||||||
| D | жо | H | ] | Д2 | n | Φ | M | t | Д3 | D1 | Жарты | H2] | Ху | И (табу | Осалды | Радиалды | ||
 WD-060.20.0414.pdf | 29 | 486 | 342 | 56 | 460 | 368 | 24 | 13.5 | 12 | - | 412.5 | 415.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0.28 | ≤0.24 |
 WD-060.20.0544.pdf | 37 | 616 | 472 | 56 | 590 | 498 | 32 | 13.5 | 12 | - | 542.5 | 545.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0.30 | ≤0.26 |
 WD-060.20.0644.pdf | 44 | 716 | 572 | 56 | 690 | 598 | 36 | 13.5 | 12 | - | 642.5 | 645.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0.30 | ≤0.26 |
| WD-060.20.0744.pdf | 52 | 816 | 672 | 56 | 790 | 698 | 40 | 13.5 | 12 | - | 742.5 | 745.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0.30 | ≤0.26 |
| 60 | 916 | 772 | 56 | 890 | 798 | 40 | 13.5 | 12 | - | 842.5 | 845.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0.30 | ≤0.26 | |
| WD-060.20.0944.pdf | 67 | 1016 | 872 | 56 | 990 | 898 | 44 | 13.5 | 12 | - | 942.5 | 945.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0.30 | ≤0.26 |
| WD-060.20.1094.pdf | 77 | 1166 | 1022 | 56 | 1140 | 1048 | 48 | 13.5 | 12 | - | 1092.5 | 1096 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0.30 | ≤0.26 |
Ескерту:
1. N1 - майлау саңылауларының саны. M8 × 1JB / T7940.1 ~ JB / T7940 мұнай кубогы.
2. Мұнай емшегінің орналасқан жері пайдаланушының өтініміне сәйкес өзгеруі мүмкін.
3. «KM » қосымшалардың қысқаруы; М: модуль; z: тістері.
4. Жүктеме қисығы үшін біздің каталогты ұйқыға арналған мойынтіректер үшін жүктеп алыңыз.
Егер сізде қандай да бір сұрақ немесе сұрау болса, Pls бізбен байланыса алады.
