Жоғары сапалы төрт нүктелік байланыс Аэроформалық көліктерге арналған доп

Біздің каталогта тапсырыс беруші анықтаған және жинаған жүк және жұмыс жағдайлары. Біздің XVWD инженерлік бөлімшеміз ең қолайлы өнімді таңдаңыз.

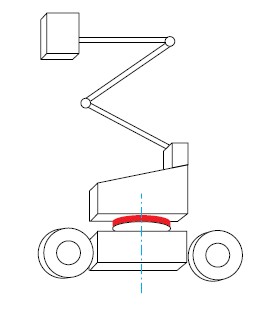

Wanda Slywing сақинасының қаттылығы мен алдын-ала жүктемесі ең жоғары аэроформациялық көліктер үшін тамаша шешім болып табылады. Бұл қосымшалар күрделі ортада жұмыс істеу кезінде маневрлеу және қауіпсіздікте дәлдікті қажет етеді. Әсіресе, FireTrucks үшін ең жоғары қаттылық жұмыстардың ең жоғары тиімділігін қамтамасыз етеді.

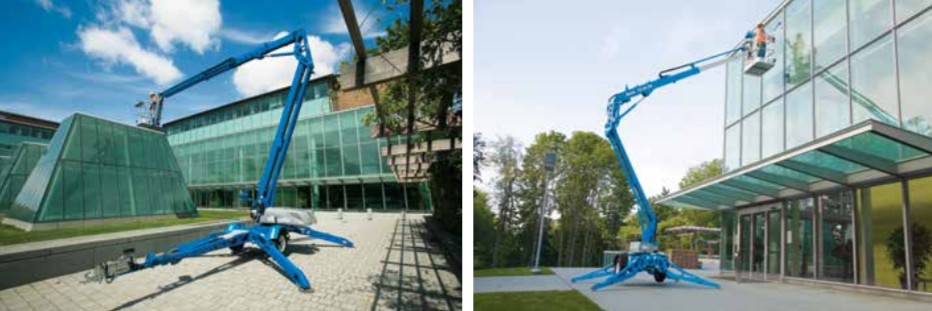

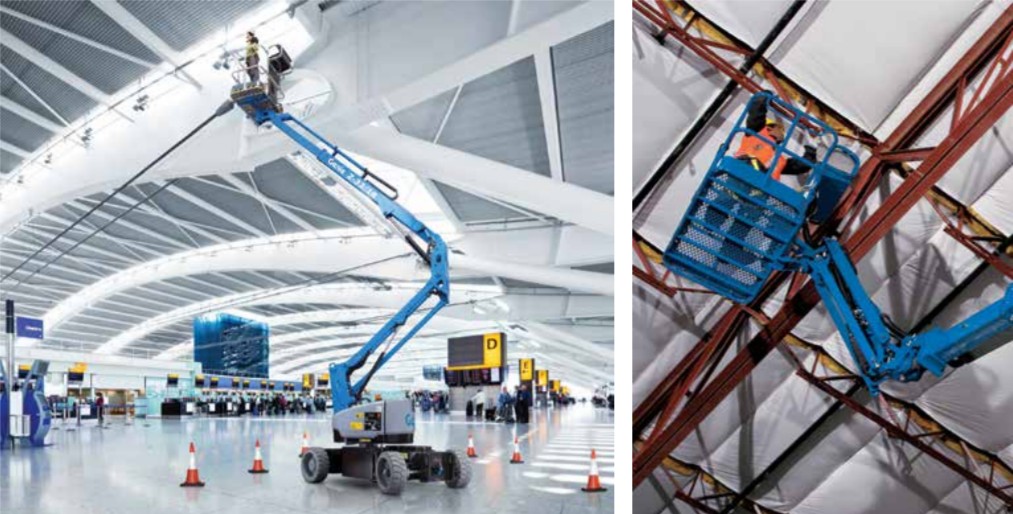

Aerial платформасы үшін USUAL автокөліктері үшін төрт нүктеде төрт нүктелік байланыс доппен айналысады, өлшемі 300 мм-ден 700 мм аралығында. Толық өлшемдер тізімі төменде көрсетілген:

Бір қатар төрт нүктеге арналған допты жіңішке мойынтірек

(01 сериялары) сыртқы редуктор

Төрт нүктеде төрт нүктелік байланыс сақиналары тұрады Шағын құрылым мен жеңіл салмақта дизайн екі орындық сақиналар, болат шардың доптарымен айналымға төрт ұпаймен байланыс; ол аюы мүмкін осьтік күш, радиалды күш және бір уақытта еңкейген сәт.

Оны жеуге арналған конвейер, дәнекерлеу манипуляторы, жеңіл және Орташа кезекші кран, экскаватор және басқа да құрылыс техникалары.

ТИТЛЕ: Сыртқы беріліс

Wight / KG: 24-2800

Күшті жақтары: Майдың емізік орналасуы пайдаланушының өтініміне сәйкес өзгеруі мүмкін.

Қолдану:

1.  Азық-түлік Машина,

2.Коқалық машиналар

3. Қоршаған орта техношеру және т.б.

Суретке түсіру үшін (PDF), модель бойынша клик беріңізші.

Ешқандай	Сыртқы беріліс	Өлшемдер (мм)			Орнату өлшемдері (мм)						Құрылымдық өлшем (мм)					Беріліс деректері					Беріліс күші 10 ^ 4n		салмақ            кг
		D	d	H	D1	Д2	n	Φ	дм	L	n1	Д3	D1	Жарты	h	b	x	M	Жо	z	N	T
1	011.20.200.	280	120	60	248	152	12	16	M14	28	2	201	199	50	10	40	0	3	300	98	1.5	2.1	24
2	011.20.224.	304	144	60	272	176	12	16	M14	28	2	225	223	50	10	40	0	3	321	105	1.5	2.1	25
3	011.20.250.	330	170	60	298	202	18	16	M14	28	2	251	249	50	10	40	0	4	352	86	2.1	2.8	30
4	011.20.280.	360	200	60	328	232	18	16	M14	28	2	281	279	50	10	40	0	4	384	94	1.5	2.8	34
5	011.25.315.	408	222	70	372	258	20	18	M16	32	2	316	314	60	10	50	0	5	435	85	2.9	4.4	52
6	011.25.355.	448	262	70	412	298	20	18	M16	32	2	356	354	60	10	50	0	5	475	93	2.9	4.4	59
7	011.25.400.	493	307	70	457	343	20	18	M16	32	2	401	399	60	10	50	0	6	528	86	3.5	5.3	69
8	011.25.450.	543	357	70	507	393	20	18	M16	32	2	451	449	60	10	50	0	6	576	94	3.5	5.3	76
9	011.30.500.	602	398	80	566	434	20	18	M16	32	4	501	499 498	70	10	60	0.5	5	629	123	3.7	5.2	85
	012.25 / 30.500																	6	628.8	102	4.5	6.2
10	011.30.560.	662	458	80	626	494	20	18	M16	32	4	561	559 558	70	10	60	0.5	5	689	135	3.7	5.2	95
	012.25 / 30.560																	6	688.8	112	4.5	6.2
11	011.30.630.	732	528	80	696	564	24	18	M16	32	4	631	629 628	70	10	60	0.5	6	772.8	126	4.5	6.2	110
	012.25 / 30.630																	8	774.4	94	6	8.3 / 8.2
12	011.30.710.	812	608	80	776	644	24	18	M16	32	4	711	709 708	70	10	60	0.5	6	850.8	139	4.5	6.2	120
	012.25 / 30.710																	8	854.4	104	6	8.9 / 8.3
13	011.40.800.	922	678	100	878	722	30	22	M20	40	6	801	798	90	10	80	0.5	8	966.4	118	8	11.1	220
	012.30 / 40.800																	10	968	94	10	14.1 / 14

Ескерту:

1. N1 - майлаудың майы M10 × 1JB / t7940.1 ~ jb / t7940.2. Мұнай емшегінің орналасқан жері өзгеруі мүмкін пайдаланушының өтініші бойынша.

2. N-φCAN TABED TOCHOLE-ге өзгертіңіз, оның диаметрі м, тереңдігі - 2 м.

3. Пішіндегі тангенеңкенше тіс күші - максималды тіс күші, номиналды тангенциалды тіс күші, ең көбі 1/2 құрайды.

4. «k » қосымшаларды азайту коэффициенті болып табылады.

Біздің Арнайы дизайн өте тығыз мойынтіректер береді, бұл үшін қажет Production Process Control тұтынушыға өте қарапайым шешім береді бекіту кезінде уақытты үнемдеу үшін пинионды орнату үшін Машиналар.

Жігітпейтін сақина қаттылық пен мойынтіректерді біріктіру, ұйықтау және бекіту функциялары үйлеседі
Осы қосымшаның талаптары. Ванда жарамдылығын одан әрі жақсарту үшін ұйымдық сақиналардың жаңа түрін игеруде.
