Бір жолдың шарлы ұйымы

Көрулер саны:0     Автор:Yingying chou     Жариялау уақыты: 2018-08-10      Шығу:Сайт

Біліп алыңыз

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

Жалғастырмас бұрын келесі өтінім туралы ақпарат бөлімін қарап шығыңыз Жуынатын мойынтірек Таңдау. Бағдарлама туралы ақпарат бөлімі - бұл белгіленгендей қалыпты қолданылған подшипникті таңдауға арналған нұсқаулық.Максималды подшипникті анықтаңыз жүктер. Бұл жүктемелерде мойынтіректерге салынатын барлық динамикалық және статикалық жүктемелер болуы керек. Жүктемелер өз кезегінде жүктерді басқару орталығында әрекет етуі керек. Барлық күштер мойынтіректерге және беріліске қолданылады. Номиналды және жұмыс істейтін жүктерді ғана емес, сонымен қатар жабдық демалған кезде ғана емес, мысалы, жабдықтар үшін желге байланысты, мысалы, құрастыру немесе бөлшектеу кезінде жүктемелерге салынатын жүктемелер.

Максималды жүктемелердің барлық мүмкіндігімен расталған құрылымның барлық мүшелерінің салмақтары. Мысалы, кран, әдетте, әдетте, жұмыс кезінде және шамадан тыс жүктеме кезінде де жұмыс істеп тұрған радиоға қатысты бірқатар шарттарға ие.

Егер интегралдық беріліс қажет болса, қажетті беріліс қуатын анықтаңыз. Мойынтіректердің жүктелгендей, ықтимал редукторлар өндіретін барлық шарттарға қаралу керек; Кейбір мысалдарға жұмыс, статикалық, көлбеу және шамадан тыс жүктеме сынау кезінде кіреді. Сондай-ақ, осы шарттардың әрқайсысында вирустық циклді мойындайтын вахталық қарсылықты анықтауға көмектесу керек.

Бір сөзбен айтқанда, ұйықтау сақинасының мөлшері оның талаптарына байланысты:

Автоматты және динамикалық жүктемелерді, өмір, операциялық сенімділік

Тұрақты сілтеме жүктелімі Fa 'және M' есептеледі:

Бір жолдың шарлары (бұрылмалы тірек) таңдау әдісі:

Бір қатарлы төрт нүктеде контактілік контактілі допты 45 ° және 60 ° бұрылыс бар.

I, a = 45 ° I II, A = 60 °

Fa '= (1.225 * fa +2.676 * f FR) * fs fa' = (fa +5.046 * fr) * fs

M '= 1.225 * m * fs m' = m * fs

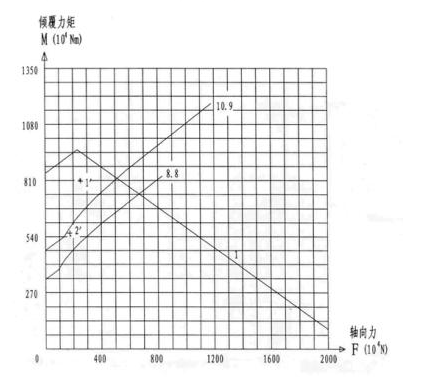

Содан кейін жоғарыда аталған екі қисықты табыңыз, олардың біреуі қисық сызықта болуы мүмкін.

Бір жолдың шарлы ұйымы

L Line Статикалық подшипниктің сыйымдылығы

Берт жүктеме қисығы үшін 8.8, 10.9

1'-статикалық жүктеме нүктесі

2'-болт жүктеме нүктесі

«Нүкте, содан кейін статикалық подшипник» 1-қисық сызықтан төмен, сондықтан талаптарға сай болу үшін

2 'болт жүктеме қисығының астындағы сағат 10,9 тармақшада, сондықтан 0,9 болтты таңдау талаптарға сай келеді.
