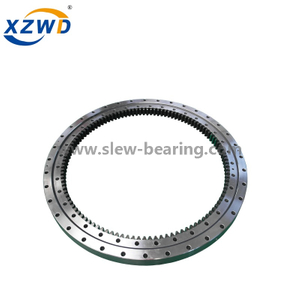

Ұйықтайтын сақиналы

Қажетті ұйықтау сақинасының мөлшері оның талаптарына байланысты:

Статикалық және динамикалық жүктемелерді өткізу қабілеті.

Өмір

Пайдалану сенімділігі

Статикалық жүктемені анықтау

Айналмалы қозғалыс тек сирек кездеседі, бұралмалы қозғалыстан өтеді, тек баяу бұраңыз немесе стационарлық жүктеменің жүктелуіне ұшырайды, ал тұрақты жүктеме беріліп, осы жағдайларда рұқсат етілген жүктеме негізінде өлшенеді жылжымалы элементтер мен нәсілдер арасындағы байланыс нүктелеріндегі жүктелмеген деформациялар.

Статикалық жүктемені тасымалдау қабілеті:

Негізгі статикалық жүктеме рейтингі C0 (өлшем кестелерін қараңыз)

Статикалық шектеулі жүктеме схемасы Richeway және бекіту бұрандалары

Белгілі бір бағдарламаның статикалық жүктелген ұйқы сақинасының мөлшері SQ негізгі статикалық жүктеме рейтингін және статикалық шектеу схемаларын қолдана отырып, шамамен тексеруге болады.

Статикалық жүктемені тексеру

Статикалық жүктемені тасымалдау қабілетін шамамен шарттармен тексеруге болады:

Жүктеме шарасы 3-суретке сәйкес келеді.

Осы жарияланымда көрсетілген барлық талаптар орындалды

- фланецтік сақиналар және орналасуы

- фитинг, майлау және герметизация.

Егер жүктеме келісімдері күрделірек немесе шарттар орындалмаса, Schaeffler кеңесіңіз.

Статикалық жүктемелерді өткізу қабілеттілігін тексеру үшін келесі баламалы статикалық жұмыс мәндері анықталуы керек:

Эквивалентті статикалық мойынтірек жүктемесі F0Q

баламалы статикалық саңылау момент M0Q жүктеңіз.

Радиальды жүктеме немесе жоқ қосымшалар үшін тексеру мүмкін.

Радиальды жүктемесіз баламалы статикалық подшипникті анықтау және статикалық шектеулі жүктеме схемасы бойынша статикалық жүктемені тексеру.

Егер тек осьтік және еңкейтетін момент жүктемелері болса, онда мыналар қолданылады:

F0Q = F0AAT FAIDS

M0q = m0k · FAI

F0Q-KN-балама статикалық берік подшипник

F0A-KN-статикалық осьтік подшипник

FA-қолдану коэффициенті

Қосымша қауіпсіздік үшін FS-фактор

M0Q-KNM-QO2-балама статикалық саты

M0k-knm-статикалық еңсеру сәті жүктеледі.

F0Q және M0Q мәндерін пайдаланып, тұрақты шектеу сызығындағы жүктеме нүктесін анықтаңыз.

Жүктеме нүктесі Raceway қисық сызығынан төмен болуы керек.

RACEWAY-ге қосымша, бекіту бұрандаларының өлшемін де тексеріңіз

Радиалды жүктеменің баламалы статикалық жүктемесін анықтау және статикалық шектеу схемасы бойынша статикалық жүктемені тексеру.

Радиалды жүктемелерді тек радиалды жүктеме F0R мөлшері тек өлшем кестесіне сәйкес негізгі статикалық жүктеме рейтингісінен кіші болған жағдайда ғана ескерілуі мүмкін.

Формуланы пайдаланып, кірістің эксцентрикалық параметрін есептеңіз.

Статикалық радиалды жүктеме F0R анықтаңыз.

Мұны келесідей жасау керек:

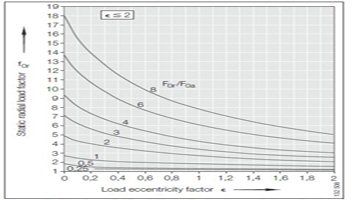

- F0R / F0A қатынасын 1 немесе 1-сурет бойынша анықтаңыз

- F0R / F0A және ε қатынасынан εr-ді 1-сурет немесе 2-сурет бойынша анықтаңыз.

FA қолданба коэффициентін 1-кестеге сәйкес анықтаңыз, қажет болған жағдайда FS қауіпсіздік коэффициенті.

F0Q-ны және балама сілкініс жүктемесін есептеңіз.

F0Q және M0Q мәндерін пайдаланып, тұрақты шектеу сызығындағы жүктеме нүктесін анықтаңыз.

Жүктеме нүктесі Raceway қисық сызығынан төмен болуы керек.

F0Q = F0A · FSATS F0R

M0q = m0k · FSATS F0R

ε-жүктеу эксцентрикасы параметрі

DM-MM-жылжымалы элемент алаңының диаметрі (өлшем кестелері)

f0r-статикалық радиалды жүктеме коэффициенті (1-суретті немесе сурет2)

Қолдану коэффициенттері

1-кестедегі FA қолдану факторлары эмпирикалық мәндер.

Олар ең маңызды талаптарды ескереді - Е.Г.

Жұмыстың түрі мен ауырлығы, қаттылық немесе жұмыс дәлдігі.

Егер өтінімнің нақты талаптары белгілі болса,

Мәндер сәйкесінше өзгертілуі мүмкін.

Қолдану коэффициенттері <1 қолданылмауы керек.

Қолданбалардың көп бөлігі статикалық түрде 1 - E.G қолданбалы коэффициентімен есептеледі. беріліс қораптары мен айналмалы үстелдерге арналған подшипниктер.

Қауіпсіздік факторлары

Қосымша қауіпсіздік факторы FS = 1.

Әдетте, әдетте, кез-келген қосымша қауіпсіздік факторы үшін қажет емес.

Ерекше жағдайларда, мысалы, бекіту сипаттамаларында, ішкі ерекшеліктер, инспекциялық органдар қарастырылған талаптар, тиісті қауіпсіздік факторы қолданылуы керек.
